جدول وزن پروفیلیکی از ابزارهای کلیدی و پرکاربرد در صنایع ساختمانی، عمرانی و تولیدات فلزی به شمار میآید. این جدول، اطلاعات دقیقی از وزن هر متر طول انواع پروفیل ارائه میدهد که برای برآوردقیمت روز پروفیل، حملونقل، طراحی سازه و محاسبات مهندسی اهمیت بسیاری دارد.
در این مقاله، قصد داریم تا ضمن معرفی دقیق جدول وزن پروفیل آهن، کاربردها، روش محاسبه و نکات مهم در استفاده از این جداول را بررسی کنیم. اگر در زمینه ساختوساز، آهنآلات یا طراحی صنعتی فعالیت دارید، همراه ما باشید تا هر آنچه درباره جدول وزن پروفیل آهنی نیاز هست بدانید، در اختیار شما قرار گیرد.
اهمیت اندازه گیری وزن پروفیل
یکی از روشهای موثر برای ارزیابی کیفیت پروفیل اندازه گیری وزن آن است. در واقع با مقایسه وزن محاسبه شده با وزن واقعی درج شده روی باسکول می توان به درجه کیفیت پروفیل پی برد. در صورتی که این دو عدد نزدیک به یکدیگر باشند، میتوان نتیجه گرفت که محصول از کیفیت مطلوبی برخوردار است. اما اگر اختلاف قابلتوجهی میان وزن باسکول و وزن محاسبه شده وجود داشته باشد، احتمال پایین بودن کیفیت پروفیل وجود دارد و توصیه میشود از خرید آن خودداری کرده یا آن را عودت دهید.
نحوه محاسبه وزن پروفیل
برای محاسبه دقیق وزن پروفیل میتوان از ابزارهای مختلفی مانند جدول وزن پروفیل تولیدکنندگان، جدول اشتال یا فرمولهای مهندسی مخصوص استفاده کرد. خوشبختانه بیشتر پروفیلهای تولیدشده در کارخانه های داخلی با استانداردهای جدول اشتال مطابقت دارند، از اینرو به راحتی میتوان وزن آنها را از طریق این جدول ها به دست آورد.
اگر به هر دلیلی به جدول دسترسی ندارید، میتوانید با استفاده از فرمول زیر وزن پروفیل را محاسبه کنید. با جایگذاری اعداد مورد نظر میتوانید وزن تقریبی پروفیل را بدست آورید:

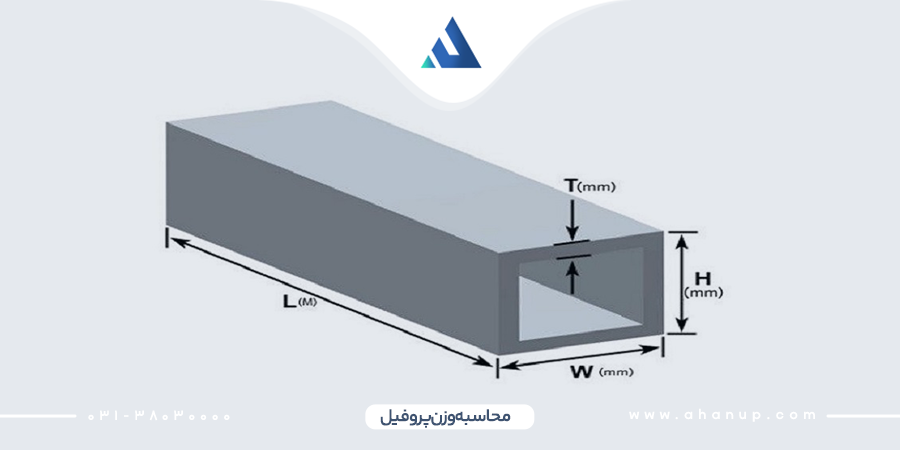

فرمول کلی محاسبه وزن پروفیل:
وزن پروفیل = ۲ (W + H) × T × L ×۷٫۸۶
W = طول
H = عرض
T = ضخامت
L = طول شاخه
۷٫۸۶ = چگالی آهن (به گرم بر سانتیمتر مکعب)
کاربرد جدول وزن پروفیل در صنعت
- برآورد هزینهها:اطلاع از وزن دقیق، امکان تخمین دقیقتر قیمت نهایی پروژه را فراهم میکند.
- طراحی سازه:مهندسین سازه برای تعیین بارهای وارد بر ساختمان نیاز به اطلاعات دقیق وزنی دارند.
- برنامهریزی حملونقل:شرکتهای حملونقل بار بر اساس وزن، هزینه را تعیین میکنند.
- برش و نصب:محاسبه دقیق، باعث بهینهسازی در برشکاری و جلوگیری از پرتی مصالح میشود.
وزن پروفیل ۲×۲
وزن قوطی با ابعاد ۲×۲ سانتیمتر با توجه به ضخامت آن قابل محاسبه است. بدین منظور، ابعاد مقطع (طول و عرض) در فرمول استاندارد محاسبه وزن پروفیل قرار گرفته و وزن دقیق شاخهای به طول ۶ متر بر اساس ضخامت مشخص میشود. جدول زیر، وزن انواع پروفیلهای تولید شده با ابعاد ۲۰×۲۰ میلیمتر را در ضخامتهای مختلف ارائه مینماید.
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
| 1 | 1 | 20*20 | 0/62 |
| 2 | 1.25 | 20*20 | 0.75 |
| 3 | 1.5 | 20*20 | 0.91 |
| 4 | 2 | 20*20 | 1.18 |
وزن پروفیل ۴۰×۴۰
وزن پروفیل ۴۰×۴۰ بر اساس ضخامتهای گوناگون، در جدول زیر بهصورت دقیق درج شده است. چنانچه قصد دارید وزن قوطی ۴۰×۴۰ را برای شاخههای ۶ متری یا ۱۲ متری محاسبه کنید، کافیست مقدار درجشده در جدول را در طول شاخه مورد نظر ضرب کنید. این روش به شما کمک میکند تا با دقت بالا، وزن کل پروفیل را بر اساس نیاز پروژه خود برآورد نمایید.
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
| 1 | 1 | 40*40 | 1.25 |
| 2 | 1.25 | 40*40 | 1.55 |
| 3 | 1.5 | 40*40 | 1.86 |
| 4 | 2 | 40*40 | 2.45 |
| 5 | 2.5 | 40*40 | 3.03 |
| 6 | 3 | 40*40 | 3.60 |
مشخصات و وزن استاندارد قوطی پروفیل 40×80
یکی از مقاطع پرکاربرد در صنعت ساختمان و سازههای فلزی، قوطی پروفیل ۴۰×۸۰ میلیمتر است. وزن این نوع قوطی، بسته به ضخامت ورق استفادهشده در تولید آن تعیین میشود. در جدول زیر، پرکاربردترین سایزهای این مقطع به همراه وزن استاندارد آنها بهازای هر متر طول ارائه شده است:
| ردیف | ضخامت (mm) | سایز قوطی (mm) | وزن (kg/m) |
| 1 | 1.5 | 40*80 | 2.82 |
| 2 | 2 | 40*80 | 3.74 |
| 3 | 2.5 | 40*80 | 4.63 |
| 4 | 3 | 40*80 | 5.54 |
| 5 | 3.5 | 40*80 | 6.45 |
| 6 | 4 | 40*80 | 7.32 |
جهت مشاهده سایر ابعاد پروفیل مربعی و مستطیلی به فایل pdf مراجعه کنید.
جدول های وزن پروفیل (PDF)
اهمیت جدول وزن پروفیل سبک
وزن پروفیل سبک یا مبلی یکی از مهمترین عوامل تأثیرگذار در تعیین قیمت این محصول به شمار میرود. از آنجایی که وزن این نوع پروفیل رابطهای مستقیم با ضخامت ورق مصرفی دارد، در جدول زیر، وزن هر شاخه پروفیل مبلی در ضخامتهای مختلف بهصورت دقیق درج شده است.
لازم به ذکر است که پروفیلهای مبلی به طور معمول دارای وزن سبکتر و استحکام پایینتری نسبت به سایر انواع پروفیل هستند؛ از این رو هنگام خرید، میبایست با دقت وزن مناسب را متناسب با نیاز سازه یا کاربری موردنظر انتخاب نمایید. انتخاب نادرست این محصول میتواند منجر به کاهش ایمنی، افزایش هزینههای تعمیر یا تعویض و خسارات مالی جدی شود.
این جدول با هدف تسهیل فرآیند انتخاب و خرید دقیقتر، وزن پروفیل مبلی را بر اساس ابعاد و ضخامت جداره ارائه کرده تا کاربران بتوانند متناسب با کاربرد خود، گزینهای صحیح و مقرونبهصرفه را انتخاب کنند.
| نوع قوطی | ضخامت 0.6 | ضخامت 0.7 | ضخامت 0.8 | ضخامت 0.9 | ضخامت 1 | ضخامت 1.25 | ضخامت 1.5 |
| قوطی 10*10 | 1.100 | 1.300 | 1.500 | 1.700 | 1.900 | 2.350 | 2.800 |
| قوطی 10*25 | 1.900 | 2.200 | 2.550 | 2.900 | 3.200 | 4.000 | 4.800 |
| قوطی 14*25 | 1.800 | 2.000 | 2.300 | 2.600 | 3.000 | 3.800 | 4.350 |
| قوطی 16*16 | 1.700 | 2.000 | 2.300 | 2.600 | 2.900 | 3.600 | 4.350 |
| قوطی 20*10 | 1.650 | 1.900 | 2.200 | 2.500 | 2.750 | 3.400 | 4.100 |
| قوطی 20*20 | 2.180 | 2.500 | 2.900 | 3.250 | 3.650 | 4.550 | 5.450 |
| قوطی 20*30 | 2.800 | 3.250 | 3.700 | 4.200 | 4.650 | 5.800 | 7.000 |
| قوطی 25*25 | 2.800 | 3.250 | 3.700 | 4.200 | 4.650 | 5.800 | 7.000 |
| قوطی 30*30 | 3.300 | 3.850 | 4.400 | 5.000 | 5.500 | 6.900 | 8.300 |
| قوطی 40*20 | 3.300 | 3.850 | 4.400 | 5.000 | 5.500 | 6.900 | 8.300 |
| قوطی 40*40 | 4.350 | 5.100 | 5.800 | 6.550 | 7.300 | 9.100 | 10.900 |
| قوطی 48*20 | 4.200 | 4.900 | 5.600 | 6.300 | 7.000 | 8.700 | 10.500 |
| قوطی 50*30 | 4.350 | 5.100 | 5.800 | 6.550 | 7.300 | 9.100 | 10.900 |
| قوطی 50*50 | – | – | 7.350 | 8.250 | 9.200 | 11.500 | 13.750 |
| قوطی 60*20 | 4.350 | 5.100 | 5.800 | 6.550 | 7.300 | 9.100 | 10.900 |
| قوطی 60*30 | 5.000 | 5.800 | 6.600 | 7.450 | 8.300 | 10.400 | 12.450 |
| قوطی 60*40 | – | – | 7.350 | 8.250 | 9.200 | 11.500 | 13.750 |
| قوطی 80*40 | – | – | – | 9.950 | 11.000 | 13.850 | 16.600 |
بررسی جدول وزن پروفیل چهارچوبی فرانسوی
پروفیل چهارچوبی فرانسوی یکی از انواع پروفیلهای باز است که در بازار آهنآلات با نام پروفیل فرانسوی نیز شناخته میشود. این نوع پروفیل بهدلیل طراحی خاص و استحکام بالا، در ساخت چهارچوب درب و پنجرههای فلزی و گاه چوبی کاربرد فراوانی دارد. پروفیلهای چهارچوبی معمولاً از ورقهای فولادی با ضخامتهای مختلف تولید میشوند. رایجترین ضخامت این نوع پروفیلها، ۲ میلیمتر است، اما در برخی کاربردها از ضخامتهای ۱.۵ و ۲.۵ میلیمتر نیز استفاده میشود. طول استاندارد شاخههای پروفیل فرانسوی عموماً ۶.۶ متر است. وزن هر شاخه بسته به نوع پروفیل و ضخامت آن متفاوت خواهد بود.
| نام پروفیل | نوع پروفیل | ضخامت بر حسب میلی متر | طول شاخه بر حسب متر | وزن شاخه بر حسب کیلوگرم |
| پروفیل لنگه دری ضخامت 2 طول 6 | پروفیل لنگه دری | 2 | 6 | 15 |
| پروفیل سپری ضخامت 2 طول 6 | پروفیل سپری | 2 | 6 | 15 |
| پروفیل چهارچوبی ضخامت 2 طول 6 | پروفیل چهارچوبی | 2 | 6 | 15 |
| چهار چوب فلزی فرانسوی ضخامت 2 طول 6.6 | چهار چوب فلزی فرانسوی | 2 | 6.6 | 15 |
وزن پروفیل درب و پنجره
پروفیل درب و پنجره یکی از پرکاربردترین انواع پروفیلهای باز در صنعت ساختمانسازی به شمار میرود. همانطور که از نام آن پیداست، این نوع پروفیل برای ساخت چهارچوب دربها و پنجرهها مورد استفاده قرار میگیرد. این مقاطع در اشکال، ابعاد و ضخامتهای متنوعی تولید میشوند و هر نوع آن، بسته به ابعاد و ضخامت، وزن مخصوص خود را دارد.
پروفیل درب و پنجره به چند دسته اصلی تقسیم میشود که شامل پروفیل لنگه در، سپری، چهارچوبی و پروفیل فرانسوی است. وزن هر شاخه از پروفیلهای لنگه در، سپری و چهارچوبی با ضخامت ۲ میلیمتر و طول ۶ متر، بهطور میانگین حدود ۱۵ کیلوگرم است. در مقابل، وزن هر شاخه از پروفیل فرانسوی با ضخامت مشابه و طول ۶.۶ متر، حدود ۲۶ کیلوگرم محاسبه میشود.
جدول وزن پروفیلهای مربع (شاخه ۶ متری)
این جدول وزن تقریبی پروفیلهای فولادی مربع در طول استاندارد ۶ متری را بر اساس ابعاد مختلف مقطع نمایش میدهد.
| سایز پروفیل (mm) | ضخامت (mm) | وزن هر متر (kg) | وزن هر شاخه ۶ متری (kg) |
| 20×20 | 2 | 1.18 | 7.08 |
| 25×25 | 2 | 1.53 | 9.18 |
| 30×30 | 2 | 1.78 | 10.68 |
| 35×35 | 2 | 2.16 | 12.96 |
| 40×40 | 2 | 2.45 | 14.7 |
| 45×45 | 2 | 2.81 | 16.86 |
| 50×50 | 2 | 3.11 | 18.66 |
| 60×60 | 2 | 3.74 | 22.44 |
| 70×70 | 2 | 4.38 | 26.28 |
| 80×80 | 2 | 4.97 | 29.82 |
| 90×90 | 2 | 5.68 | 34.08 |
جدول وزن پروفیلهای مستطیلی
این جدول شامل وزن تقریبی پروفیلهای مستطیلی فولادی برای ابعاد رایج در صنعت ساختوساز است.
| ابعاد پروفیل (mm) | ضخامت (mm) | وزن هر متر (kg) | وزن شاخه ۶ متری (kg) |
| 40×20 | 2 | 1.84 | 11.04 |
| 60×30 | 2 | 2.65 | 15.9 |
| 80×40 | 2 | 3.68 | 22.08 |
| 100×50 | 2 | 4.75 | 28.5 |
| 120×60 | 2 | 5.82 | 34.92 |
سخن آخر
جدول وزن پروفیل ابزاری ضروری برای همه فعالان صنعت ساخت و ساز است که میتواند در فرآیندهای مختلفی مانند برآورد هزینهها، طراحی سازهها، حملونقل و برشکاری کمک شایانی کند. داشتن اطلاعات دقیق از وزن و قیمت پروفیل، نه تنها دقت بیشتری در انتخاب مصالح میدهد، بلکه باعث بهینهسازی هزینهها و کاهش احتمال بروز مشکلات در مراحل مختلف پروژه میشود. اگر به دنبال پروفیلهای باکیفیت و دقیق برای پروژه خود هستید، پروفیلهای با استانداردهای بالا را از آهن آپ خریداری کنید تا پروژه خود را با کیفیت بالا به نتیجه برسانید.
